一、 需求描述
國家電網公司要求在線路工程和變電工程現場布置人員管理系統（設置固定或移動式信息采集設備等軟硬件系統），對工程現場的人員、車輛、重要工器具的進出場信息以及重要施工區域的人員定位信息進行全面實時記錄，并通過基建管理系統將相關數據信息共享到各級基建管理部門，從而推動到崗到位、同進同出等管理要求落實到位，提升工程現場管控能力。
在工程現場層面，系統部署功能要求如下：
（1）實現人員進出場信息管理和記錄
對現場常駐/臨時人員信息進行動態管理，初始人員信息來源于基建管理系統人員花名冊，用戶根據需要自行添加，并進行證卡制作（含二維碼標簽）。人員持卡進出場，由門禁/采集裝置自動生成進出記錄。系統中可查看人員進出場情況、出入證發放情況、人員動態統計及人員構成信息。可通過智能手機掃描二維碼標簽進行人員信息查驗。
（2）實現車輛進出場信息管理和記錄
對現場常駐/臨時車輛信息進行動態管理，進行車輛信息錄入及證卡制作（含二維碼標簽）。車輛通過門禁/采集裝置自動生成進出記錄。系統中可查看車輛進出場情況、出入證發放情況及車輛動態統計信息。可通過智能手機掃描二維碼標簽進行車輛信息查驗。
（3）實現重要工器具進出場信息管理和記錄
對施工現場的機具進行動態管理，進行機具信息錄入及二維碼標簽制作。可進行機具管理臺賬錄入和查看。可通過智能手機掃描二維碼標簽進行機具信息查驗。
（4）實現重要施工區域人員定位信息實時記錄
可通過系統在施工現場設定監控區域，將人員與定位設備關聯，進行人員位置和軌跡查詢，實現跨區記錄與告警、臨近記錄與告警。
二、建設目標
根據國家電網公司關于全面推廣應用工程現場人員管理系統的通知的要求，線路工程和變電工程施工現場，設置固定或移動式信息采集設備等軟硬件系統，對工程現場的人員以及車輛、重要工器具的進出場信息以及重要施工區域的人員定位信息進行全面實時記錄，并通過基建管理系統將相關數據信息共享到各級基建管理部門，從而推動到崗到位、同進同出等管理要求落實到位，提升工程現場管控能力。人員管理系統由公司統籌安排，統一規劃，統一技術規范，統一管理要求。
三、建設內容
1、基礎信息管理
系統在現場安裝后，首次使用需要在基建管理系統中進行注冊，注冊后從基建管理系統中同步工程基本信息、工程項目部信息、工程參建單位、現場人員花名冊等基礎信息。工程基本信息統一在基建管理系統中維護。
工程基本信息：
自動從基建管理系統同步現場工程相關的輸變電工程、單項工程、施工標段的基本信息。
工程參建單位：
自動從基建管理系統同步現場工程相關的設計、監理和單位信息。
工程項目部信息：
自動從基建管理系統同步現場工程相關的業主、監理和施工項目部信息。
現場人員花名冊：
自動從基建管理系統中讀取現場人員花名冊。
2、現場人員管理
工程現場人員先從基建管理系統中同步，對于新增的項目部人員、分包單位人員及臨時人員，現場系統將數據同步到基建管理系統中。
人員身份證信息讀取：
通過身份證讀卡器讀取人員的信息，讀取人員姓名、身份證號、民族等基本信息，既保障了采集數據質量，也降低的信息錄入的工作量。
項目部人員登記：
通過身份證讀卡器讀取項目部人員基本信息，完善人員單位名稱、所在項目部、血型、聯系方式等信息即可完成項目部人員登記，并現場拍攝人員照片。
分包人員登記：
通過身份證讀卡器讀取分包人員基本信息，完善分包單位名稱、特殊工種類別、入場安全考試成績等信息，并現場拍攝分包人員照片。
臨時人員登記：
通過身份證讀卡器讀取臨時人員基本信息，并錄入事由、臨時人員分類等信息。
常駐人員出入證查詢：
查看項目部人員、施工班組成員（包括分包人員）的出入證發放信息，具體有人員出入證卡號、有效期限等信息。
臨時人員出入證查詢：
查看進出現場的臨時人員的出入證信息，具體有人員使用出入證卡號、使用時間等信息。
3、現場車輛管理
項目部車輛、分包單位車輛、送貨車輛、臨時特種作業車輛等需要進出現場的車輛必須在系統中登記、辦理證件后才能進入現場，登記的車輛信息將同步到基建管理系統中。
常用車輛登記：
登記項目部車輛、分包單位車輛等常期需要進入現場車輛的登記車輛責任人員基本信息、車輛類型、牌照號等信息。
臨時車輛登記：
登記送貨車輛、臨時特種作業車輛等需要臨時進出現場的車輛的責任人基本信息、車輛類型、牌照號、進場事由等信息。
常用車輛出入證查詢：
查看常用車輛出放證發放情況，具體有出入證卡號、使用時間、有效期限等信息。
臨時車輛出入證查詢：
查看時間車輛出放證發放情況，具體有出入證卡號、使用時間等信息。
4、現場證件管理
人員、車輛登記信息后，需要辦理出入證才能進入現場。證件制作時，現場系統提供制作證件需要的人員、車輛信息。證件制作好后，發放給相關人員并在系統中作好記錄。
進行制證時，系統默認只提供新增現場人員、分包人員、臨時人員、常用車輛、臨時車輛以及未辦理證件人員、車輛的基本信息，方便選擇相關人員、車輛進行制證。
人員證件制作：
項目部人員、施工班組成員（包括分包單位人員）等常用人員信息卡包括人員照片、姓名、工種、單位等和二維碼信息。證件制作好后，將打印好的人員信息卡與閘機RFID卡組合成為現場人員出入證發放給現場人員，現場人員憑出入證進出施工現場。臨時人員的只包含閘機RFID卡，不打印人員信息卡。
車輛證件制作：
常駐車輛出入證由閘機RFID卡和打印的車輛信息卡組成，車輛信息卡上打印的信息包括使用人員照片、姓名、單位等和二維碼信息。臨時車輛出入證只包含閘機RFID卡，不打印車輛信息卡。
證件補辦：
人員、車輛證件丟失時，可以進行證件補辦，補辦時系統自動注銷之前證件。
證件注銷：
當人員、車輛退出現場時，需要將證件卡進行注銷，注銷后該卡不能再刷卡進出場。
5、進出場管理
現場系統讀取變電閘機子系統和線路人員出入子系統中相關驗證信息和刷卡記錄，變電閘機子系統、線路人員出入子系統需要符合現場系統接口數據規范。
人員、車輛身份驗證：
施工人員、車輛駕駛人員手持出入證刷卡，有效人員及車輛開啟放行，無效人員及車輛無法進入。
人員刷卡記錄：
獲取的有效進出記錄將被緩存在控制管理器中，通過在線方式同步至現場系統。
人員進出場信息：
根據人員刷卡記錄，生成人員每日進出場記錄信息，具體包括人員證號、證件卡號、進出場時間等信息。
車輛刷卡記錄：
有效進出記錄將被緩存在控制管理器中，通過在線方式同步至現場系統。
車輛進出場信息：
根據車輛刷卡記錄，生成車輛每日進出場記錄信息，具體包括車牌號、證件卡號、時間等信息。
6、施工機具管理
施工機具登記：
施工機械、工器具等進出場前需要登記，登記后施工機械、工器具將同步至基建管理系統，自動生成施工機具進出記錄。
施工機具信息卡：
施工機械、工器具進入現場前需要辦理施工機械、工器具信息卡，信息卡包含責任人基本信息、施工機具類型等信息和二維碼信息，信息卡固定在施工機械、工器具上。（根據實際工器具使用情況（磨損度不同），信息卡可采用軟標簽或鋼制標簽）
施工機具檢試記錄
施工機械、工器具檢試情況，由施工項目部管理人員通過系統進行記錄。
施工機具領用記錄
記錄施工機具的領用和歸還情況。
7、業務查詢統計
現場人員統計：
統計當前在場作業人員數量。
人員進出場統計：
統計某時間段內（時段可為周統計、月統計、年統計或自定義時間段）人員進出場情況。
現場車輛統計：
統計當前在場車輛數量。
車輛進出場統計：
統計某時間段內（時段可為周統計、月統計、年統計或自定義時間段）車輛進出場情況。
施工機具臺賬：
查看工程施工機械臺賬信息，可以查詢某時間段現場施工機械的檢驗、使用、退場情況。
出入證發放記錄：
查看現場人員、車輛出入證發放記錄，可以按時間、項目部、人員等維度進行統計。
8、業務智能分析
現場人員分析：
分析人員的學歷構成、性別構成、年齡構成、崗位構成、入場安全考試不合格人數等。
現場車輛分析：
分析常駐車輛的數量、本月新增的常駐車輛、本月常駐車輛入場車次、本月臨時車輛入場車次等。
現場機具分析：
分析現場施工機具的分類構成。
現場數據查詢：
可對省公司、建管單位、輸變電工程、單項工程層級篩選，查看對應單項工程的人員、車輛、機具信息。
9、LED顯示器展示
施工現場選擇安裝了戶外P4全彩LED屏幕，大屏上顯示現場人員、車輛實時統計信息。
10、移動應用展現（與基建管理系統對接）
通過移動應用端可以查看現場人員統計、進出場統計、車輛統計、車輛進出場統計、施工機具臺賬信息。
11、系統管理
系統初始化：
現場系統安裝部署后，管理員使用該功能重置系統，使其恢復到初始狀態。
工程現場注冊：
現場系統與基建管理系統完成注冊對接，自動獲取工程、參建單位、項目部、人員等基礎信息。
權限管理：
管理用戶信息、用戶角色信息、系統權限信息等。
接口管理：
現場系統對制證子系統、變電閘機及線路出入子系統之間接口進行配置。包括工程現場安裝的所有閘機服務端IP及端口地址，便于現場系統同步人員、車輛證件信息。
系統日志：
使用該功能對所有日志進行分類查詢，導出或者形成報表。系統日志主要有設備狀態日志、系統操作日志等。
手動備份：
使用該功能完成系統全量數據備份、人員數據備份、車輛數據備份等。
數據更新：
系統聯網時，自動與基建管理系統進行數據更新。
自動備份：
具有自動定時備份數據庫功能。
系統升級：
現場系統可用升級包一鍵升級。
系統二維碼（線路）：
將系統IP地址和工程施工標段編碼生成二維碼，提供給線路人員進出系統掃描后綁定到本系統。
四、技術方案
1、系統構架
根據上述需求，將系統分為軟件平臺和硬件設備兩部分。其中軟件平臺包括人員管理系統工作站和基建管理系統工作站。現場硬件設備布置在現場相應部位，主要用于現場人員、車輛、機具的證件制作、信息自動采集與進出場通行控制；人員管理系統軟件平臺進行人員、車輛、機具的現場管理應用（含信息登記與維護、臺賬查看、現場人車機具構成分析與進出場數據統計等）；基建管理系統軟件平臺輔助開展同進同出、到崗到位、監理旁站等專業分析展現與業務應用。

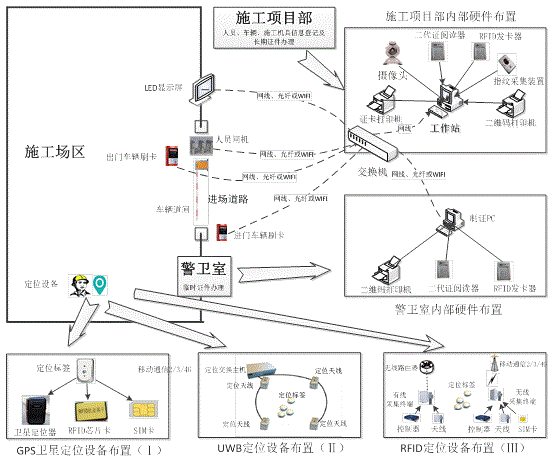

其中部署在工程現場的為人員管理系統與硬件設備。架構如下：
2、線路工程硬件部署方案

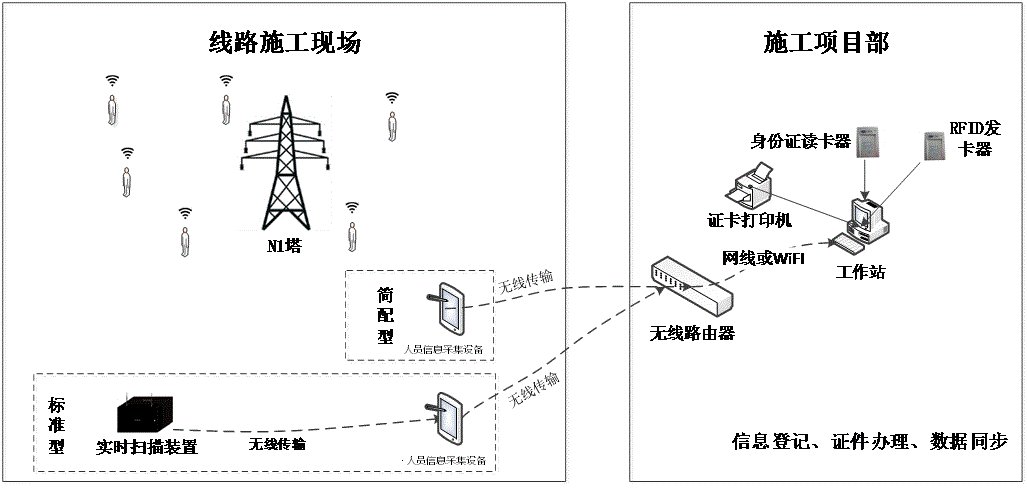

線路工程現場主要布置工作站、制證設備、人員信息移動采集設備等，可實現線路工程人員進出場信息的“無干擾”記錄。其中工作站、制證設備布置在施工項目部辦公區，人員信息移動采集設備布置在施工作業區。如下圖所示：
3、變電工程硬件部署方案
1）、變電工程現場硬件布置
變電工程現場主要布置工作站、制證設備、人員閘機、車輛閘機等設備，可實現變電工程人員、車輛進出場自動實時記錄。在此基礎上，可選擇配置臨時制卡設備、人員信息移動采集設備、顯示屏和定位設備。其中工作站、制證設備布置在施工項目部辦公區，其他設備布置在施工作業區。如下圖所示：
2）、變電工程系統配套措施
2.1） 雨棚

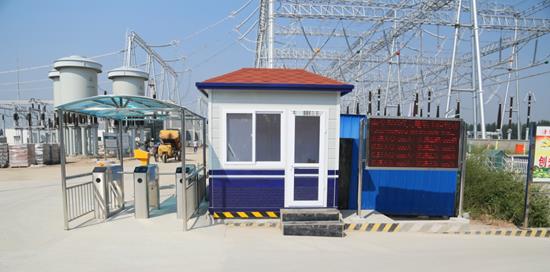

安裝雨棚進行防雨防曬，延長人員閘機的使用壽命。場景圖如下：
2.2） 施工警衛室（崗亭）
制作組裝施工區警衛室。貫徹發文附件2《管理標準》要求：施工期間，施工項目部應在變電工程施工區警衛室設置專人對進出場實施全過程監督。場景圖如下：
2.3） UPS電源
提供UPS，保證現場設備不間斷供電。產品圖如下：
2.4） 管線預埋及地面硬化
提供管線預埋及地面硬化基礎施工。包括管線（穿線管）預埋、各類設備的基礎硬化（人員閘機基礎硬化、車輛道閘基礎硬化、攝像頭基礎硬化、票箱基礎硬化、LED顯示器基礎硬化）、線纜敷設等。
